Javaでなかなかグラフ描けないのなら、Webviewでやればいい
Androidアプリにグラフを表示したいけど、Javaでどうグラフを書けばいいか、ライブラリーはどれを使えばいいか戸惑っている自分がいました。
ここではJava側でJson型データの処理し、WebViewに渡してグラフを書かせる例です。

WebViewではどうグラフを書くかというとJavaScriptでです。JQueryのプラグイン、jqPlotを使います。
jqPlot: http://www.jqplot.com/
// MainActivity.java
public class MainActivity extends Activity {

    private WebView webview;

    @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.main);
        String jsonData = "[[3,5,6,7,9,2,1,2,1]]";
        webview = (WebView)findViewById(R.id.webview);
        webview.getSettings().setJavaScriptEnabled(true);
        webview.setVerticalScrollbarOverlay(true);
        webview.loadDataWithBaseURL("", getLoadDataWeb(jsonData), "text/html", "UTF-8", null);
    }

    private String getLoadDataWeb(String graphData) {
        String web = "<!doctype html>"
            + "<html>"
            + "<head>"
            + "<meta name=\"viewport\" content=\"width=device-width; initial-scale=1.0; user-scalable=yes; maximum-scale=1.0;\" />"
            + "<link href=\"http://www.jqplot.com/src/jquery.jqplot.min.css\" rel=\"stylesheet\" type=\"text/css\" />"
            + "<script type=\"text/javascript\" src=\"http://ajax.googleapis.com/ajax/libs/jquery/1.6.2/jquery.min.js\"></script>"
            + "<script type=\"text/javascript\" src=\"http://www.jqplot.com/src/jquery.jqplot.min.js\"></script>"
            + "<script type=\"text/javascript\" src=\"http://www.jqplot.com/src/plugins/jqplot.canvasTextRenderer.min.js\"></script>"
            + "<script type=\"text/javascript\" src=\"http://www.jqplot.com/src/plugins/jqplot.canvasAxisLabelRenderer.min.js\"></script>"
            + "</head>"
            + "<body>"
            + "<div id=\"chart1\" style=\"width:310px;\"></div>"
            + "<script type=\"text/javascript\">"
            + "$(document).ready(function(){"
            + "$.jqplot('chart1', "+graphData+");"
            + "});"
            + "</script>"
            + "<br /></body>"
            + "</html>";
        return web;
    }
}
<!-- main.xml -->
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="fill_parent"
    android:layout_height="fill_parent"
    android:orientation="vertical" >

    <include
        layout="@layout/title_layout"
        />
    <WebView
        android:id="@+id/webview"
        android:layout_width="fill_parent"
        android:layout_height="wrap_content"
        />
</LinearLayout>

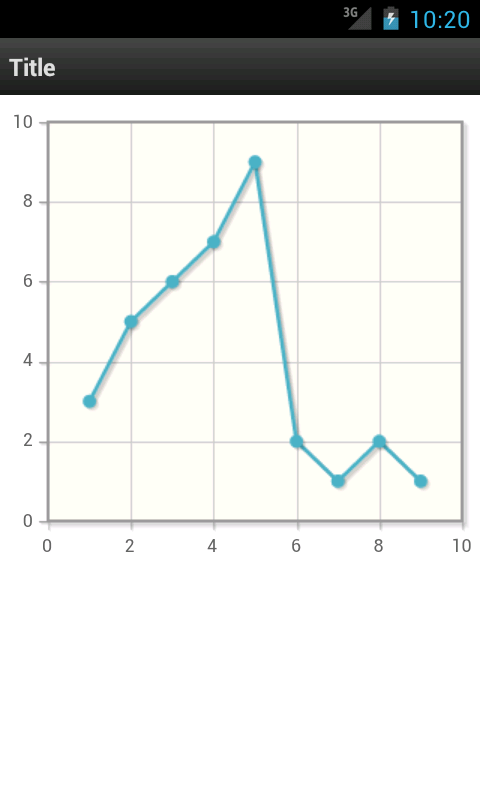

WebViewでグラフを描く
